Types de Cordons De Brassage en Fibre : Comment Choisir le Bon
2 novembre 2023
Types de Cordons De Brassage en Fibre : Comment Choisir le Bon
Un cordon de raccordement fibre est communément appelé câble de raccordement fibre ou cavalier fibre. Il est également connu sous le nom de cordon de raccordement en fibre. Un cordon de brassage fibre est un morceau de câble fibre terminé par un connecteur fibre optique (connecteur LC, connecteur SC, connecteur MTRJ, connecteur ST, etc.) à chaque extrémité du câble.
Les connecteurs permettent la connexion rapide d'un cordon de brassage à fibre optique à un commutateur à fibre optique ou à tout autre appareil de télécommunication/informatique. Le cavalier fibre est un composant essentiel pour les applications intérieures, telles que les salles de serveurs ou les centres de données.
En raison de sa fiabilité supérieure, de sa flexibilité et de sa sécurité accrue, le cavalier à fibre optique a été classé comme le choix n°1 pour les applications que les câbles réseau en cuivre conventionnels ne peuvent pas atteindre.
Types courants de cordons de brassage à fibres
Les cordons de brassage à fibres courants sont classés en fonction des spécifications et normes suivantes :
1. Mode câble fibre : mode unique ou multimode
● Monomode : le cordon de raccordement à fibre monomode permet à un seul type de lumière d'être transmis sur toute la longueur du cordon de raccordement à fibre. Le diamètre du cordon de raccordement de la fibre monomode est très fin, allant de 8 à 10 microns. Par conséquent, il peut transmettre des signaux à des vitesses beaucoup plus rapides avec moins d’atténuation.
La fibre monomode se compose de deux types : OS1 (OS1) et OS2 (OS2). Les deux types diffèrent par leur construction et leur utilisation.
● Multimode : les cordons de brassage à fibres multimodes ont un cordon plus gros, généralement de 50 ou 62,5 microns. Cela permet la transmission de plusieurs modes d’éclairage.
Les cordons de brassage fibre sont disponibles en 5 types différents :
62,5 microns OM1
50 microns OM2
50 microns OOM3
OOM4 de 50 microns
50 microns OOM5
2. Nombre de brins de fibres : Simplex ou Duplex
● Simplex : le cordon de brassage fibre simplex se compose d'un seul brin de fibre avec un seul connecteur simplex à chaque extrémité. Ce cordon de brassage fibre peut être connecté à un module émetteur-récepteur BiDi avec un seul port.
● Duplex : un cordon de brassage fibre duplex est constitué de deux brins de fibre de verre ou de plastique avec un seul connecteur duplex (également appelé 2 connecteurs simplex). Ce cordon de raccordement à fibre optique est généralement connecté à un module émetteur-récepteur commun ou à un module émetteur-récepteur biDi à double fibre. Par exemple : le cordon de brassage cat6e avec brins duplex a une bande passante plus élevée, ce qui signifie qu'il peut gérer plus de données à la fois.
3. Type de gaine : PVC ou LSZH
● PVC : les câbles de brassage en polychlorure de vinyle (PVC), recouverts de gaines en PVC, sont flexibles aux températures d'installation standard. Les tresses de fibre optique PVC sont généralement utilisées à l'intérieur, par exemple pour les trajets horizontaux à partir d'un centre de câblage.
● LSZH : les cordons de brassage LSZH sont plus rigides et moins flexibles mais contiennent un composé chimique ignifuge qui ne produit pas de fumées toxiques s'il est brûlé. Ce câble patch est le plus souvent utilisé dans les espaces ouverts exposés à l'environnement, tels que les tunnels de métro et les pièces dont il est difficile de sortir rapidement.
Cordon de brassage fibre avec le même connecteur aux deux extrémités. Par exemple, cordon de brassage LC à cordon de brassage LC, cordon de brassage SC à cordon de brassage SC, etc.
Les cordons de brassage à fibres hybrides ont des connecteurs différents aux deux extrémités. Par exemple, un cordon de brassage fibre de LC à SC. Tous ces cordons de brassage sont stockés dans un tiroir optique pour un bon fonctionnement.
5. Cordon de brassage à fibre à faible perte d'insertion
Le cordon de brassage fibre à faible perte d'insertion adoptant la technologie LL présente une perte d'insertion de connecteur inférieure à celle du cordon de brassage fibre standard, bien qu'il partage de nombreuses similitudes avec les câbles réseau standard qui sont jugés uniquement par leur apparence. Ces types de cordons de brassage à fibres sont souvent utilisés dans des applications où la perte d'atténuation est un facteur essentiel. Avec une perte d'atténuation plus faible, ils peuvent étendre la portée du réseau en stockant les applications longue distance dans l'armoire réseau.
En conclusion,
Le cordon de raccordement à fibre optique a permis à de nombreuses personnes d'obtenir des bandes passantes et des vitesses plus élevées, l'avantage étant qu'il peut s'étendre sur une grande variété de bâtiments. Les paramètres des câbles de raccordement à fibre optique standard, tels que le mode du câble à fibre optique et les types de connecteurs, sont les paramètres clés les plus importants.
Si vous disposez d'un environnement de câblage exigeant, le cordon de raccordement à fibre spécial mentionné ci-dessus répondra à vos besoins. Il est toujours préférable de demander l’aide d’un professionnel comme Pinsol pour éviter des pertes lorsqu’il est difficile de prendre une décision.
Les connecteurs permettent la connexion rapide d'un cordon de brassage à fibre optique à un commutateur à fibre optique ou à tout autre appareil de télécommunication/informatique. Le cavalier fibre est un composant essentiel pour les applications intérieures, telles que les salles de serveurs ou les centres de données.
En raison de sa fiabilité supérieure, de sa flexibilité et de sa sécurité accrue, le cavalier à fibre optique a été classé comme le choix n°1 pour les applications que les câbles réseau en cuivre conventionnels ne peuvent pas atteindre.
Types courants de cordons de brassage à fibres
Les cordons de brassage à fibres courants sont classés en fonction des spécifications et normes suivantes :
1. Mode câble fibre : mode unique ou multimode
● Monomode : le cordon de raccordement à fibre monomode permet à un seul type de lumière d'être transmis sur toute la longueur du cordon de raccordement à fibre. Le diamètre du cordon de raccordement de la fibre monomode est très fin, allant de 8 à 10 microns. Par conséquent, il peut transmettre des signaux à des vitesses beaucoup plus rapides avec moins d’atténuation.
La fibre monomode se compose de deux types : OS1 (OS1) et OS2 (OS2). Les deux types diffèrent par leur construction et leur utilisation.
● Multimode : les cordons de brassage à fibres multimodes ont un cordon plus gros, généralement de 50 ou 62,5 microns. Cela permet la transmission de plusieurs modes d’éclairage.
Les cordons de brassage fibre sont disponibles en 5 types différents :
62,5 microns OM1
50 microns OM2
50 microns OOM3
OOM4 de 50 microns
50 microns OOM5
2. Nombre de brins de fibres : Simplex ou Duplex
● Simplex : le cordon de brassage fibre simplex se compose d'un seul brin de fibre avec un seul connecteur simplex à chaque extrémité. Ce cordon de brassage fibre peut être connecté à un module émetteur-récepteur BiDi avec un seul port.
● Duplex : un cordon de brassage fibre duplex est constitué de deux brins de fibre de verre ou de plastique avec un seul connecteur duplex (également appelé 2 connecteurs simplex). Ce cordon de raccordement à fibre optique est généralement connecté à un module émetteur-récepteur commun ou à un module émetteur-récepteur biDi à double fibre. Par exemple : le cordon de brassage cat6e avec brins duplex a une bande passante plus élevée, ce qui signifie qu'il peut gérer plus de données à la fois.
3. Type de gaine : PVC ou LSZH
● PVC : les câbles de brassage en polychlorure de vinyle (PVC), recouverts de gaines en PVC, sont flexibles aux températures d'installation standard. Les tresses de fibre optique PVC sont généralement utilisées à l'intérieur, par exemple pour les trajets horizontaux à partir d'un centre de câblage.
● LSZH : les cordons de brassage LSZH sont plus rigides et moins flexibles mais contiennent un composé chimique ignifuge qui ne produit pas de fumées toxiques s'il est brûlé. Ce câble patch est le plus souvent utilisé dans les espaces ouverts exposés à l'environnement, tels que les tunnels de métro et les pièces dont il est difficile de sortir rapidement.
4. Type de connecteur : LC, SC, ST ou autres
Cordon de brassage fibre avec le même connecteur aux deux extrémités. Par exemple, cordon de brassage LC à cordon de brassage LC, cordon de brassage SC à cordon de brassage SC, etc.
Les cordons de brassage à fibres hybrides ont des connecteurs différents aux deux extrémités. Par exemple, un cordon de brassage fibre de LC à SC. Tous ces cordons de brassage sont stockés dans un tiroir optique pour un bon fonctionnement.
5. Cordon de brassage à fibre à faible perte d'insertion
Le cordon de brassage fibre à faible perte d'insertion adoptant la technologie LL présente une perte d'insertion de connecteur inférieure à celle du cordon de brassage fibre standard, bien qu'il partage de nombreuses similitudes avec les câbles réseau standard qui sont jugés uniquement par leur apparence. Ces types de cordons de brassage à fibres sont souvent utilisés dans des applications où la perte d'atténuation est un facteur essentiel. Avec une perte d'atténuation plus faible, ils peuvent étendre la portée du réseau en stockant les applications longue distance dans l'armoire réseau.
En conclusion,
Le cordon de raccordement à fibre optique a permis à de nombreuses personnes d'obtenir des bandes passantes et des vitesses plus élevées, l'avantage étant qu'il peut s'étendre sur une grande variété de bâtiments. Les paramètres des câbles de raccordement à fibre optique standard, tels que le mode du câble à fibre optique et les types de connecteurs, sont les paramètres clés les plus importants.
Si vous disposez d'un environnement de câblage exigeant, le cordon de raccordement à fibre spécial mentionné ci-dessus répondra à vos besoins. Il est toujours préférable de demander l’aide d’un professionnel comme Pinsol pour éviter des pertes lorsqu’il est difficile de prendre une décision.

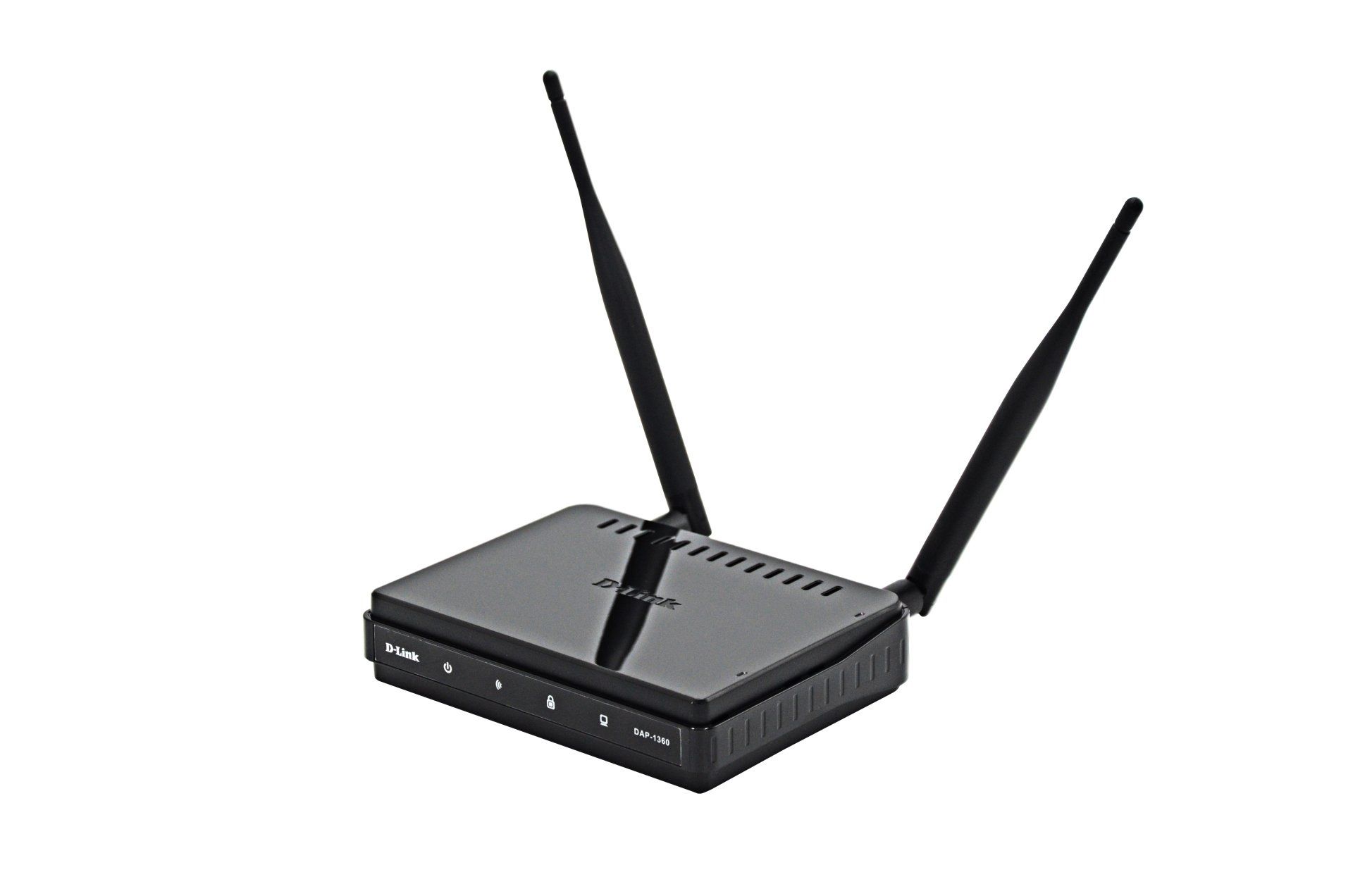

Un point d’accès Wi-Fi est essentiel pour le travail à distance, offrant une connectivité rapide et stable qui aide à éliminer les interruptions et les zones mortes pendant les tâches cruciales.

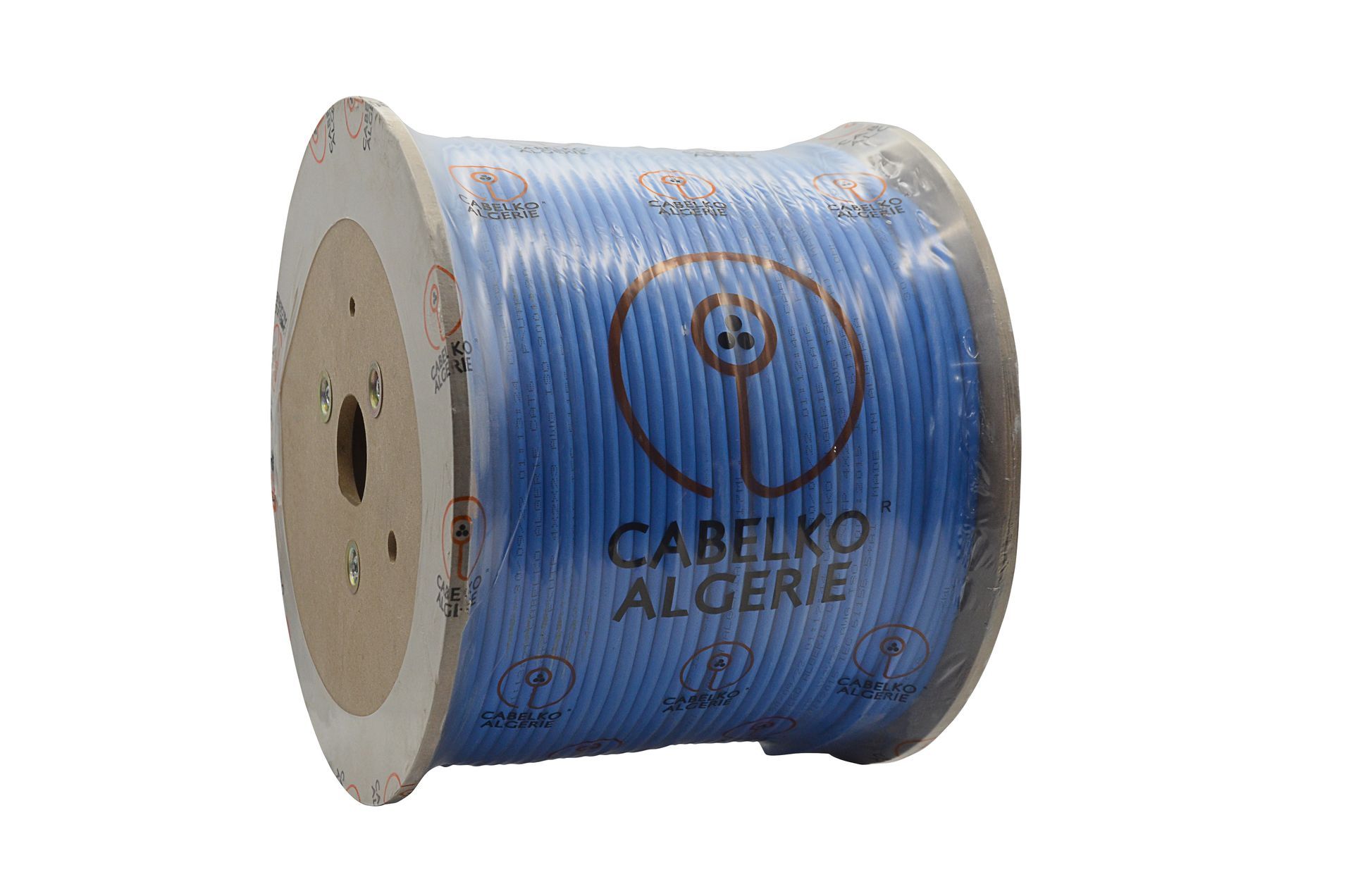

De nombreuses entreprises délaissent les systèmes sur site pour migrer vers le cloud. Cette évolution rend les câbles réseau haut débit plus importants que jamais.

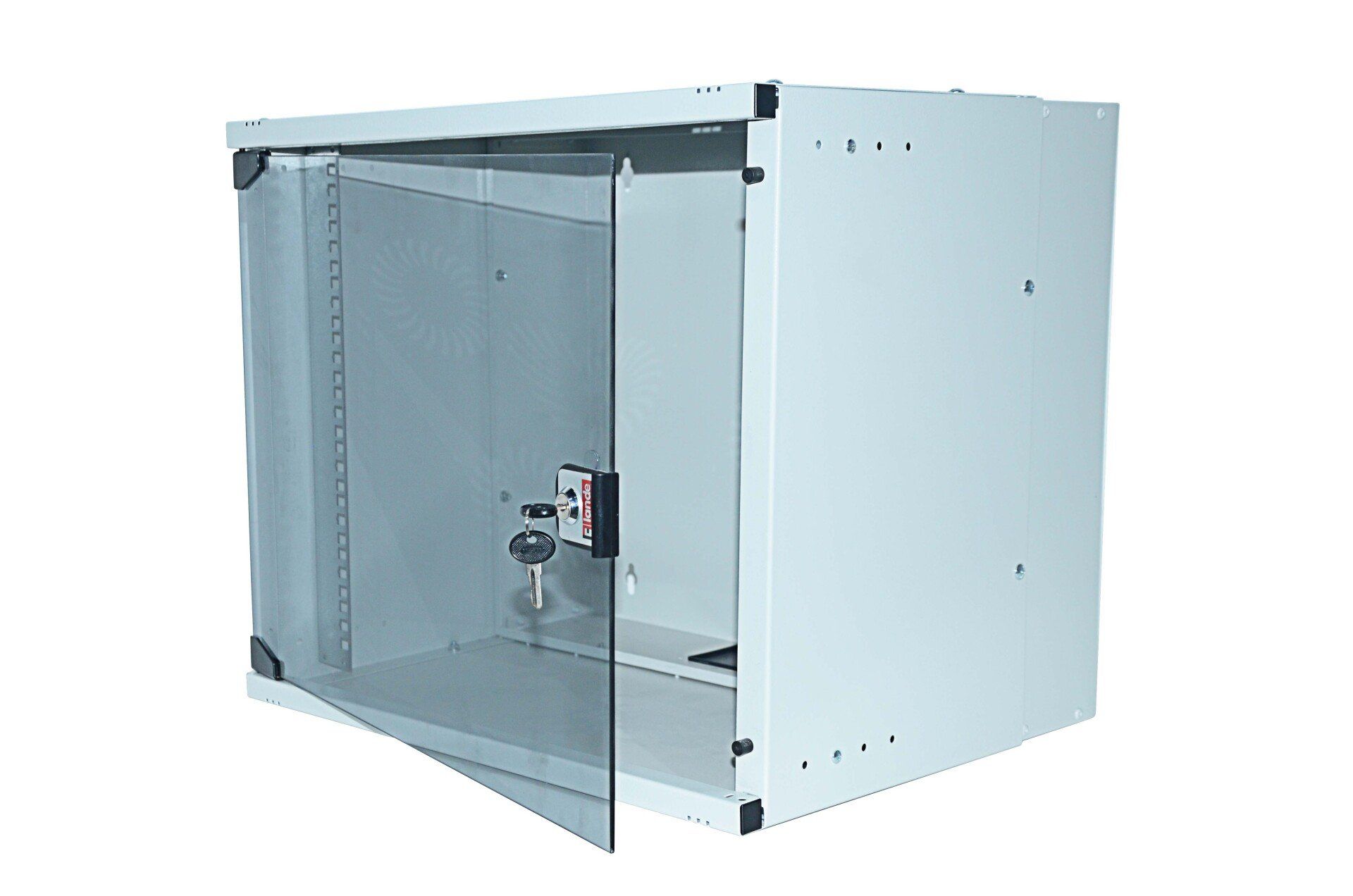

Les armoires optiques contribuent à réduire la perte de signal en organisant les connexions fibre optique de manière ordonnée et sécurisée.

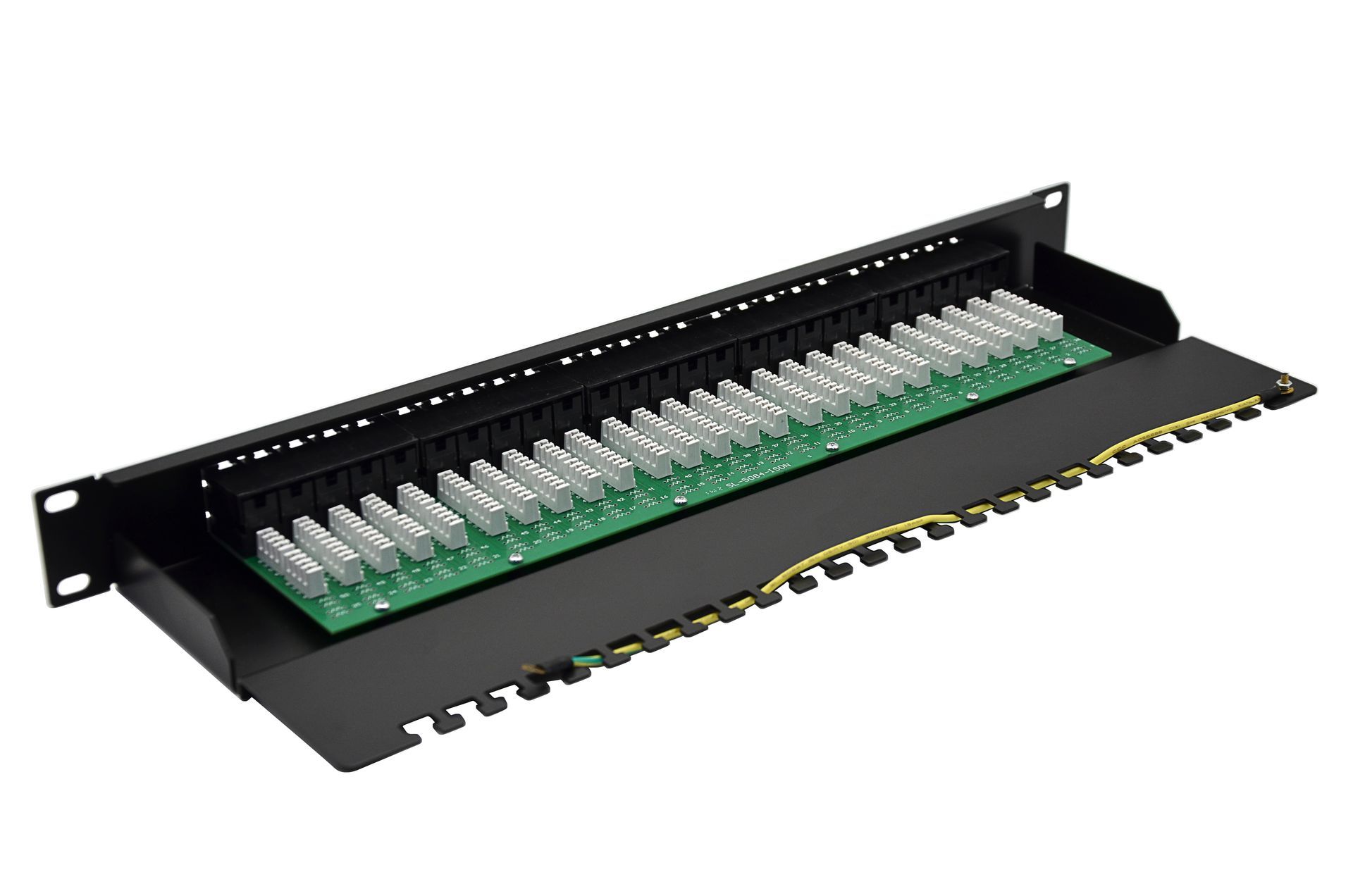

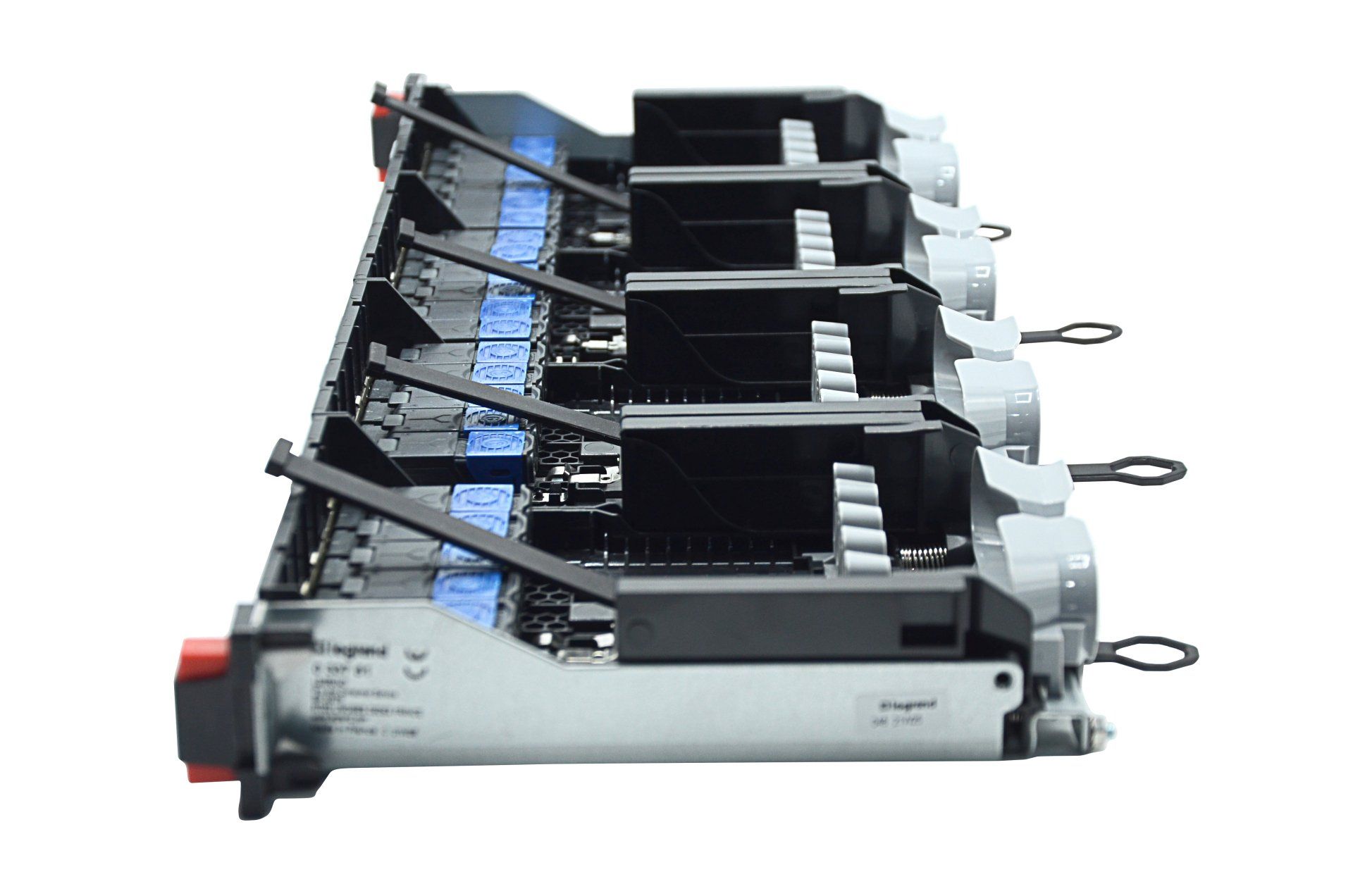

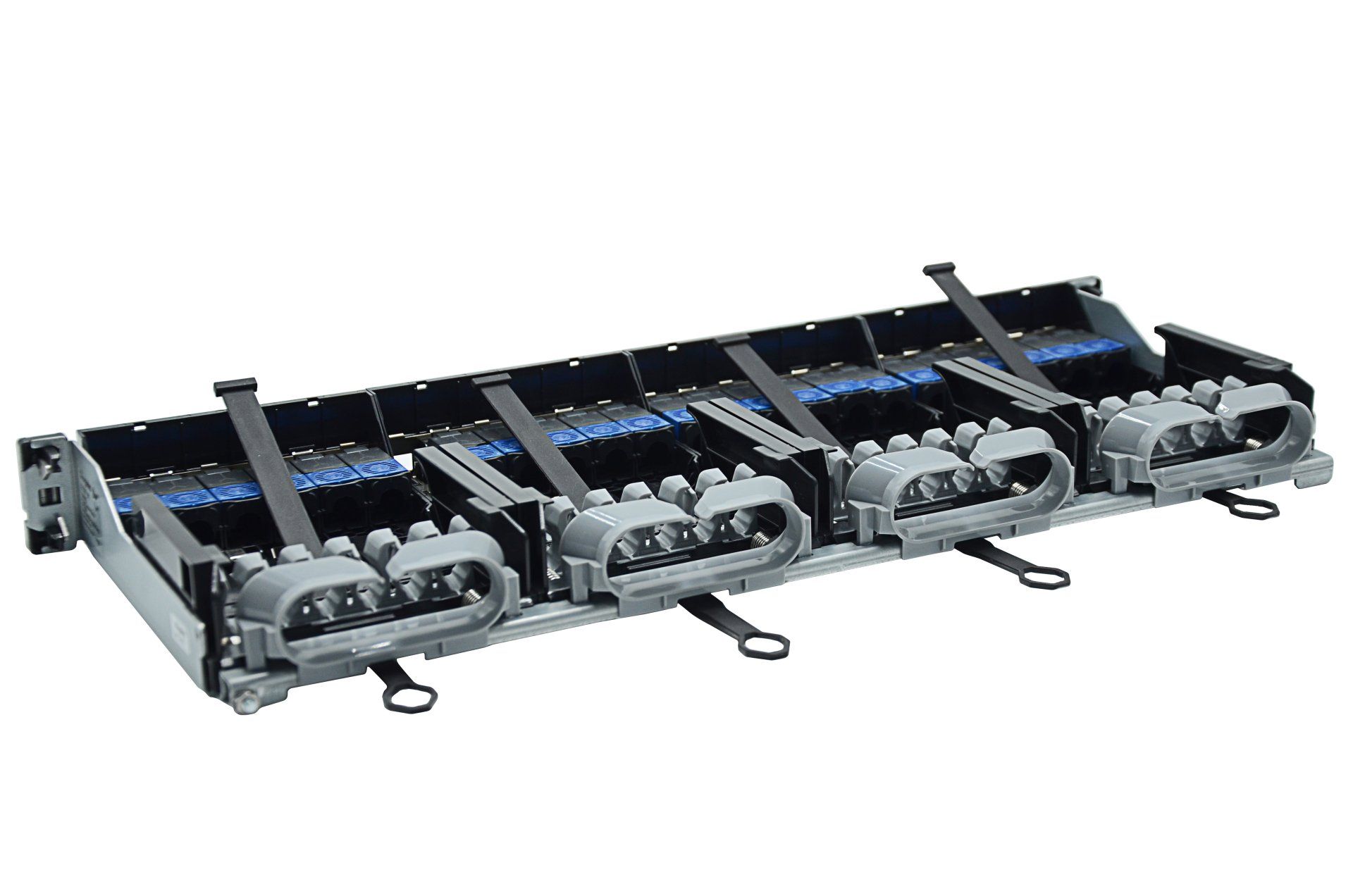

Vous rencontrez des problèmes de ralentissement réseau ? Découvrez comment optimiser la configuration de votre panneau de brassage grâce à des mises à niveau de la fibre optique, une gestion intelligente des câbles et bien plus encore pour améliorer les performances.

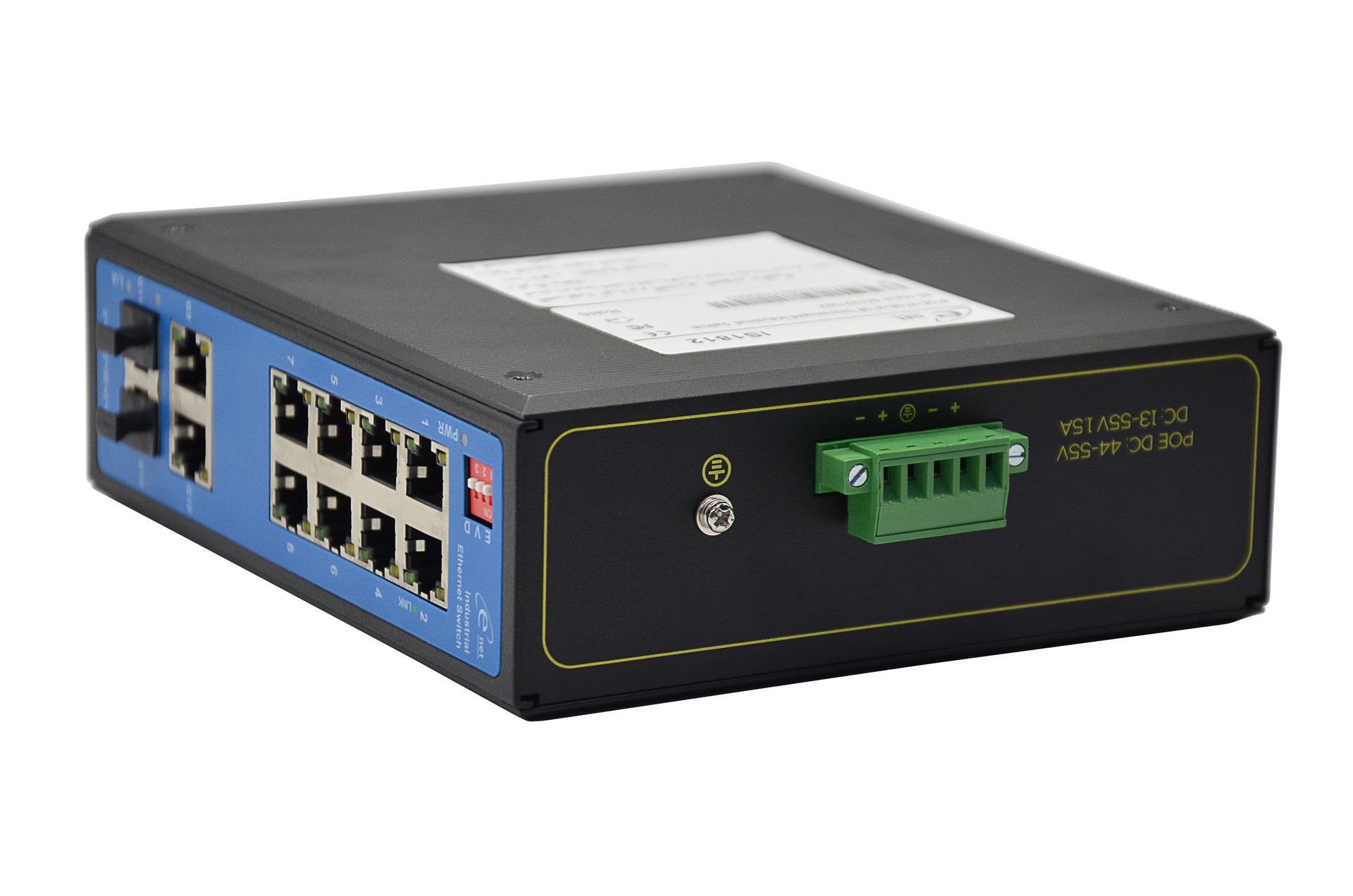

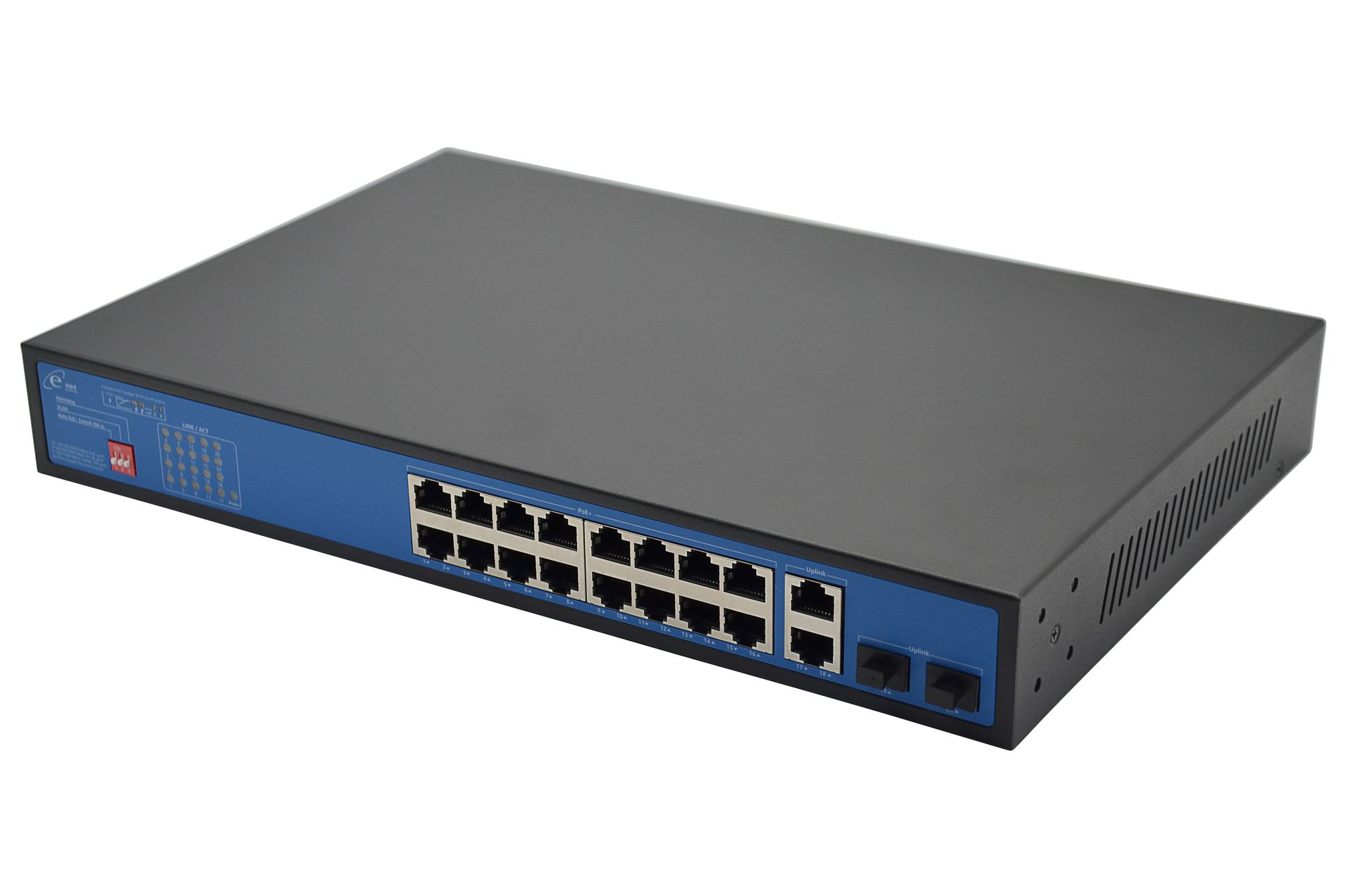

Un switch réseau peut contribuer à réduire les temps d'arrêt et à favoriser une collaboration fluide entre les équipes soignantes. Il est indispensable pour des environnements tels que les services d'urgence et les unités de soins intensifs.

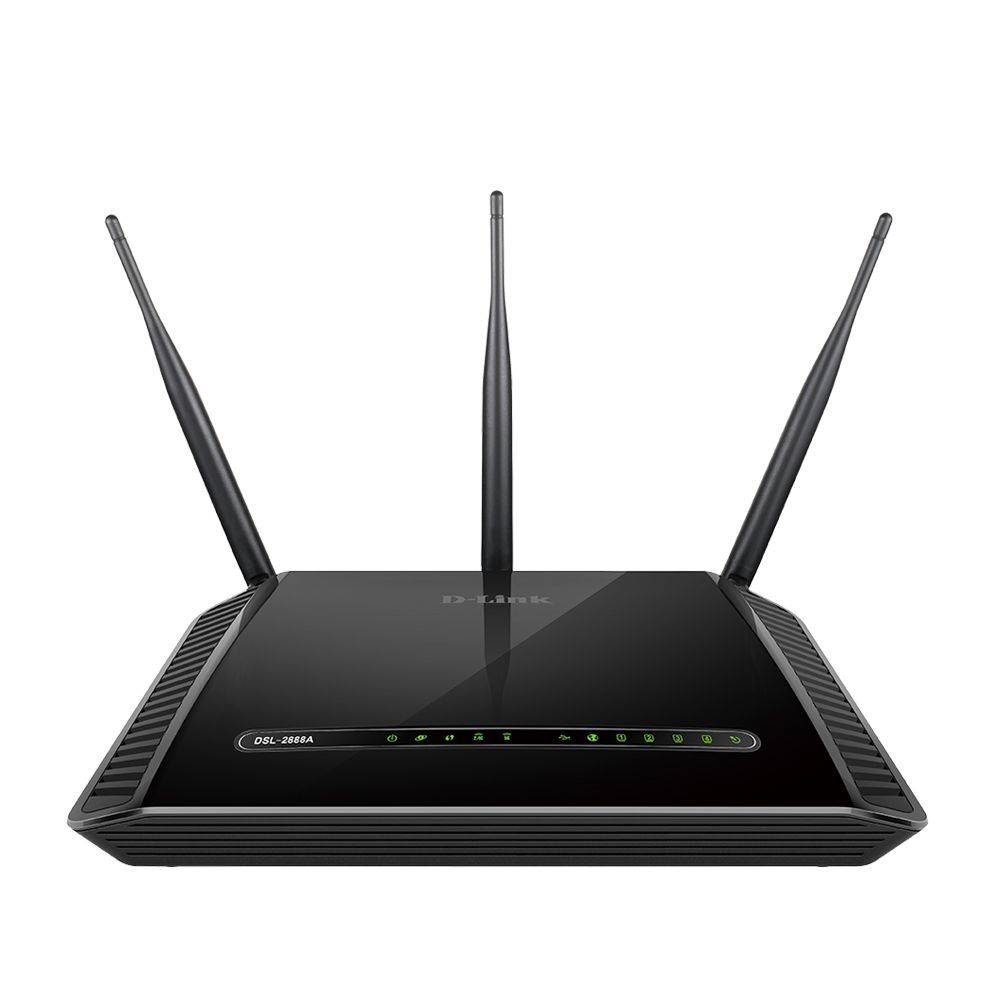

Vous rencontrez des difficultés avec une connexion Wi-Fi de mauvaise qualité lorsque vous travaillez à domicile ? Découvrez comment un point d'accès Wi-Fi, associé à un routeur et à une configuration réseau adaptés, peut améliorer votre vitesse, votre couverture et votre productivité.

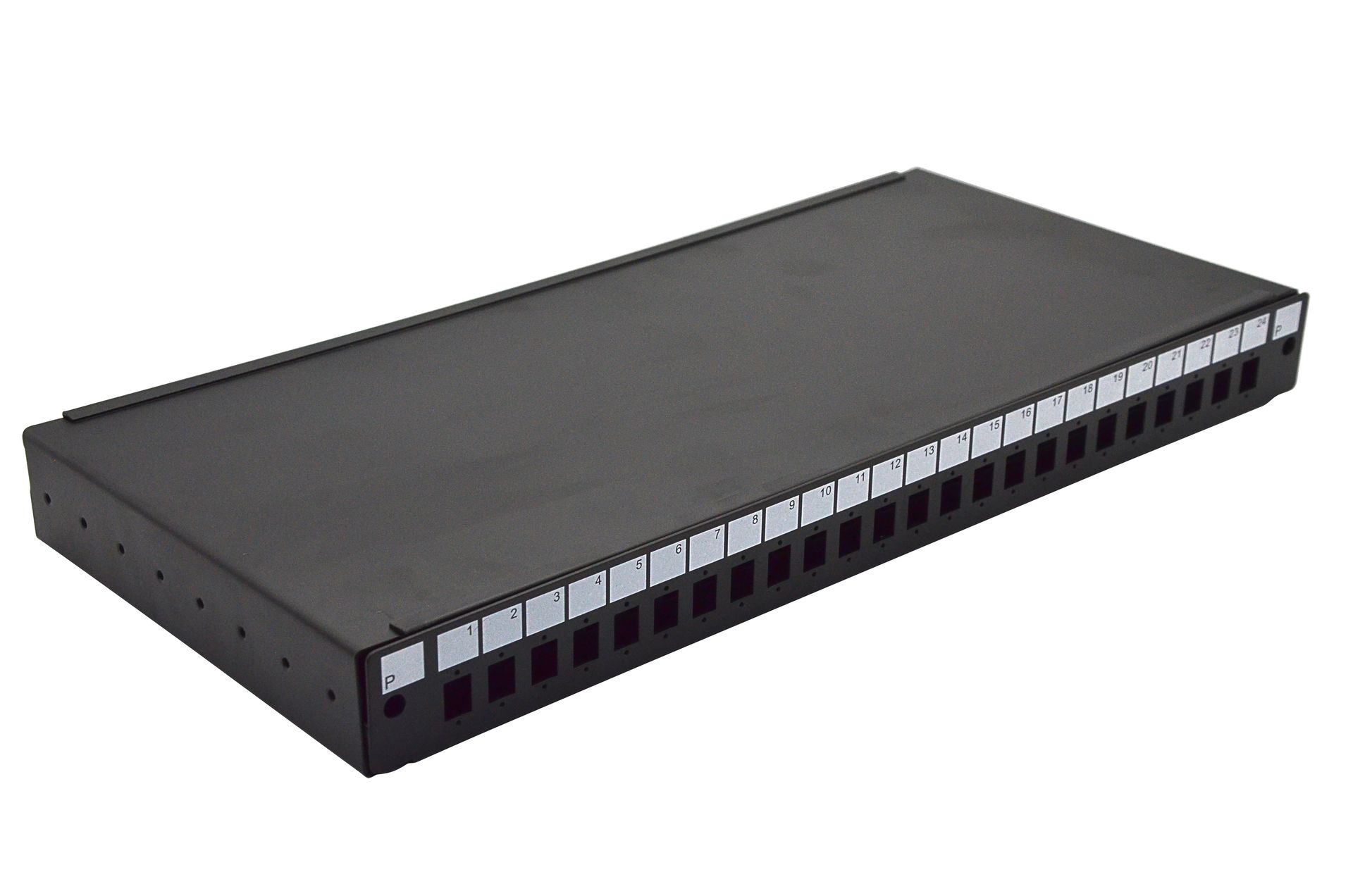

Le tiroir optique offre une solution sécurisée aux entreprises pour gérer une infrastructure fibre complexe.

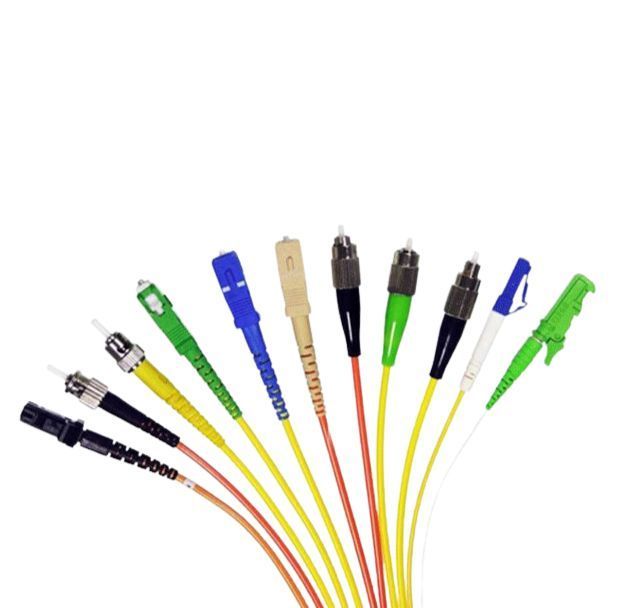

Le câble pigtail à fibre optique est un excellent choix pour les entreprises de différents secteurs confrontées à des problèmes de réseau et de connectivité.

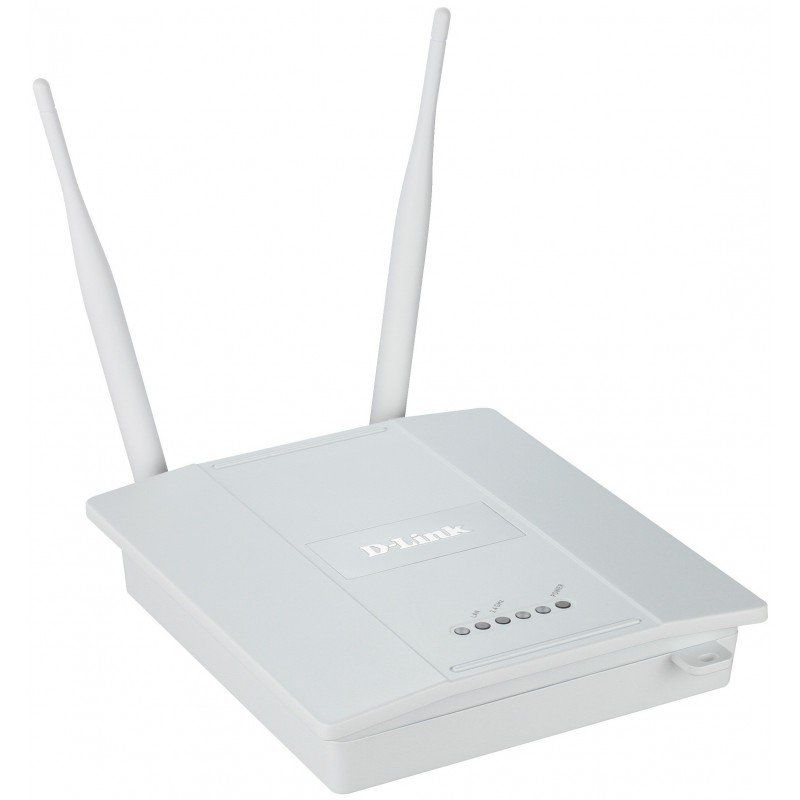

Vous êtes-vous déjà retrouvé seul, aux prises avec les zones Wi-Fi mortes de votre bureau ? Un point d'accès Wi-Fi peut alors vous être d'une grande aide.

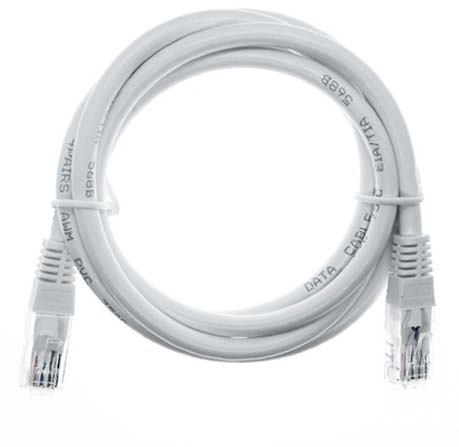

Nous vivons désormais dans des maisons équipées d'un réseau Wi-Fi ou d'un ordinateur. Tous ces appareils sont connectés à des cordon de brassages pour des connexions fiables et un travail efficace.
