Lors de la conception d'une installation réseau, l'une des premières décisions, et des plus importantes, concerne la manière dont le câblage physique sera terminé et géré. Chez Pinsol, cette décision est généralement abordée dans une perspective d'infrastructure à long terme, où la facilité de maintenance et l'évolutivité sont prises en compte au même titre que les besoins immédiats en connectivité.

Deux approches sont couramment utilisées pour les installations de câblage réseau. La première est le câblage direct, où les câbles relient directement les équipements terminaux aux commutateurs actifs. La seconde utilise un panneau de brassage. Dans cette configuration, le câblage permanent est raccordé à un panneau passif centralisé, puis connecté aux équipements actifs à l'aide de cordons de brassage interchangeables.

Les deux méthodes assurent la connectivité, mais elles diffèrent considérablement dans leur manière de faciliter la maintenance, les reconfigurations et la gestion de l'infrastructure à long terme.

Comprendre les implications techniques de chaque approche permet aux concepteurs de réseaux et aux équipes informatiques de prendre des décisions éclairées avant le début de l'installation, plutôt que d'hériter de problèmes qui deviendront coûteux à corriger par la suite.

Ce qu'implique réellement le câblage direct

Dans une approche de câblage direct, les câbles provenant des équipements terminaux sont connectés directement aux ports du commutateur, sans point de terminaison intermédiaire. Cette solution paraît simple sur le papier et peut convenir à des environnements très petits et peu évolutifs. Les difficultés apparaissent dès que le réseau commence à évoluer.

Chaque réaffectation de port oblige un technicien à intervenir directement sur le commutateur. Les débranchements répétés augmentent l'usure mécanique des connecteurs des ports et peuvent accroître le risque de problèmes liés aux connexions. Dans les environnements soumis à des changements fréquents, cela devient un risque matériel récurrent plutôt qu'un incident isolé.

La documentation en souffre également. Sans point de terminaison fixe, il est difficile de maintenir une cartographie précise des connexions. Lors d'une panne, retrouver un câble spécifique nécessite de suivre physiquement son parcours de bout en bout, ce qui augmente le temps d'intervention et les risques d'erreur précisément lorsque ces deux facteurs doivent être minimisés.

L'approche structurée avec un panneau de brassage

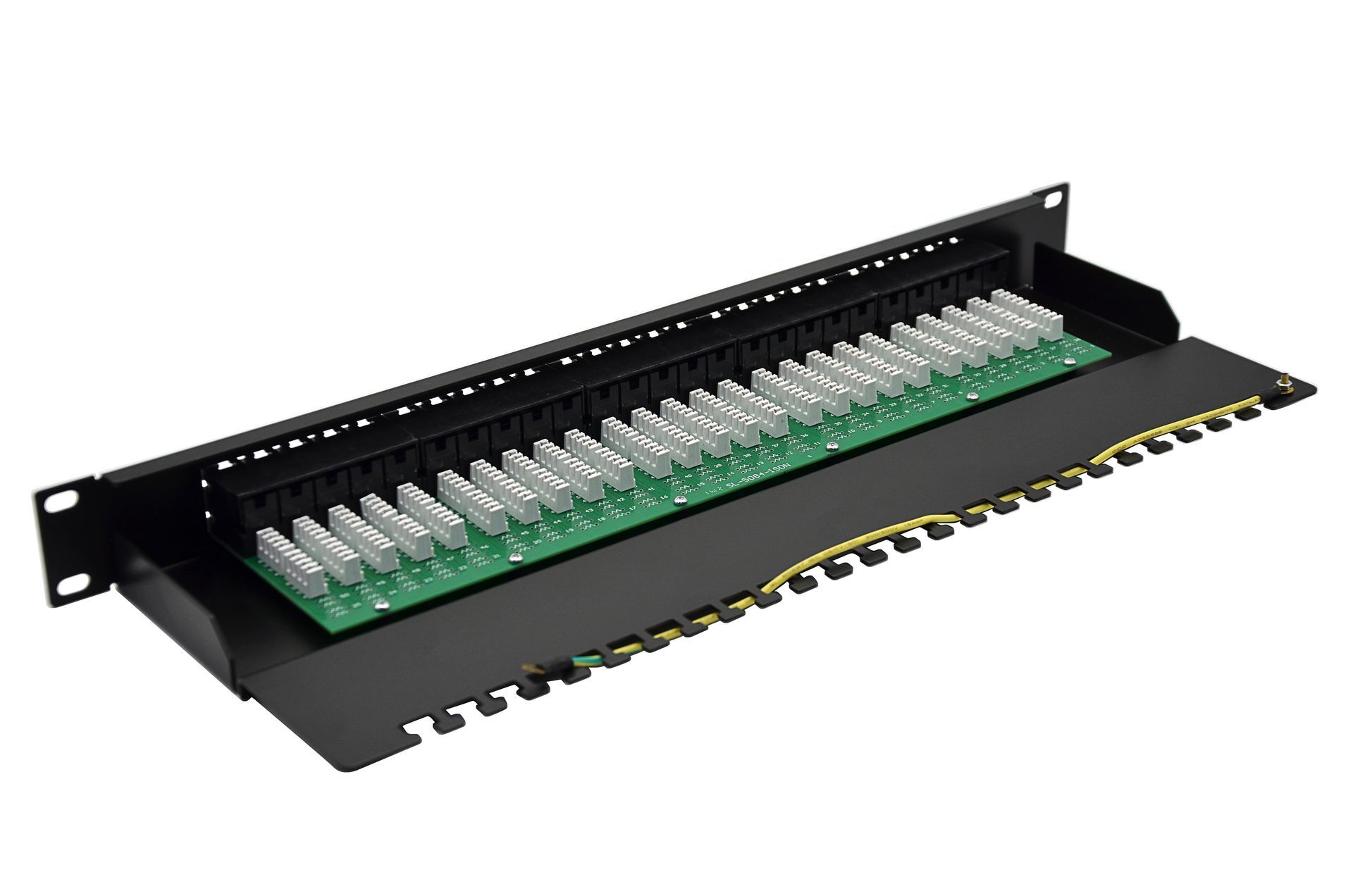

Un panneau de brassage introduit une couche de terminaison passive entre le câblage horizontal permanent et les équipements actifs. Les câbles permanents sont raccordés à l'arrière du panneau, tandis que de courts cordons de brassage relient les ports avant au commutateur.

Toutes les modifications d'affectation des ports sont effectuées au niveau du panneau de brassage à l'aide des cordons, sans toucher au câblage permanent ni aux ports du switch.

Cette séparation corrige les principales faiblesses du câblage direct. Les ports du commutateur sont connectés une seule fois et restent stables pendant toute la durée de vie de l'installation. Le panneau de brassage absorbe toutes les manipulations physiques liées aux déplacements, ajouts et modifications.

Comme les cordons de brassage sont peu coûteux et facilement remplaçables, le coût des reconfigurations reste faible comparé au remplacement d'un port de commutateur endommagé, voire d'un commutateur complet.

Le panneau de brassage constitue également un point de référence naturel pour la documentation. Chaque port porte une étiquette correspondant directement à un équipement terminal ou à une zone du réseau. Cette organisation permet d'identifier, de localiser et de modifier facilement n'importe quelle connexion sans avoir à suivre physiquement les câbles, ce qui réduit considérablement le temps de dépannage et les erreurs humaines lors des opérations de maintenance.
