Les appareils et les applications évoluent, mais le câblage reste l'épine dorsale de la communication. Une approche structurée réduit les interférences de signal, simplifie la maintenance et facilite les mises à niveau futures. Lorsque les systèmes se développent, une configuration bien conçue évite les interruptions de service et permet de gérer facilement les modifications.

Un réseau structuré sépare généralement le câblage permanent des connexions flexibles. Cette séparation permet aux administrateurs d'apporter des modifications sans perturber les principaux chemins de câbles dissimulés derrière les murs, les plafonds ou les conduits. C'est là que le panneau de brassage joue un rôle central.

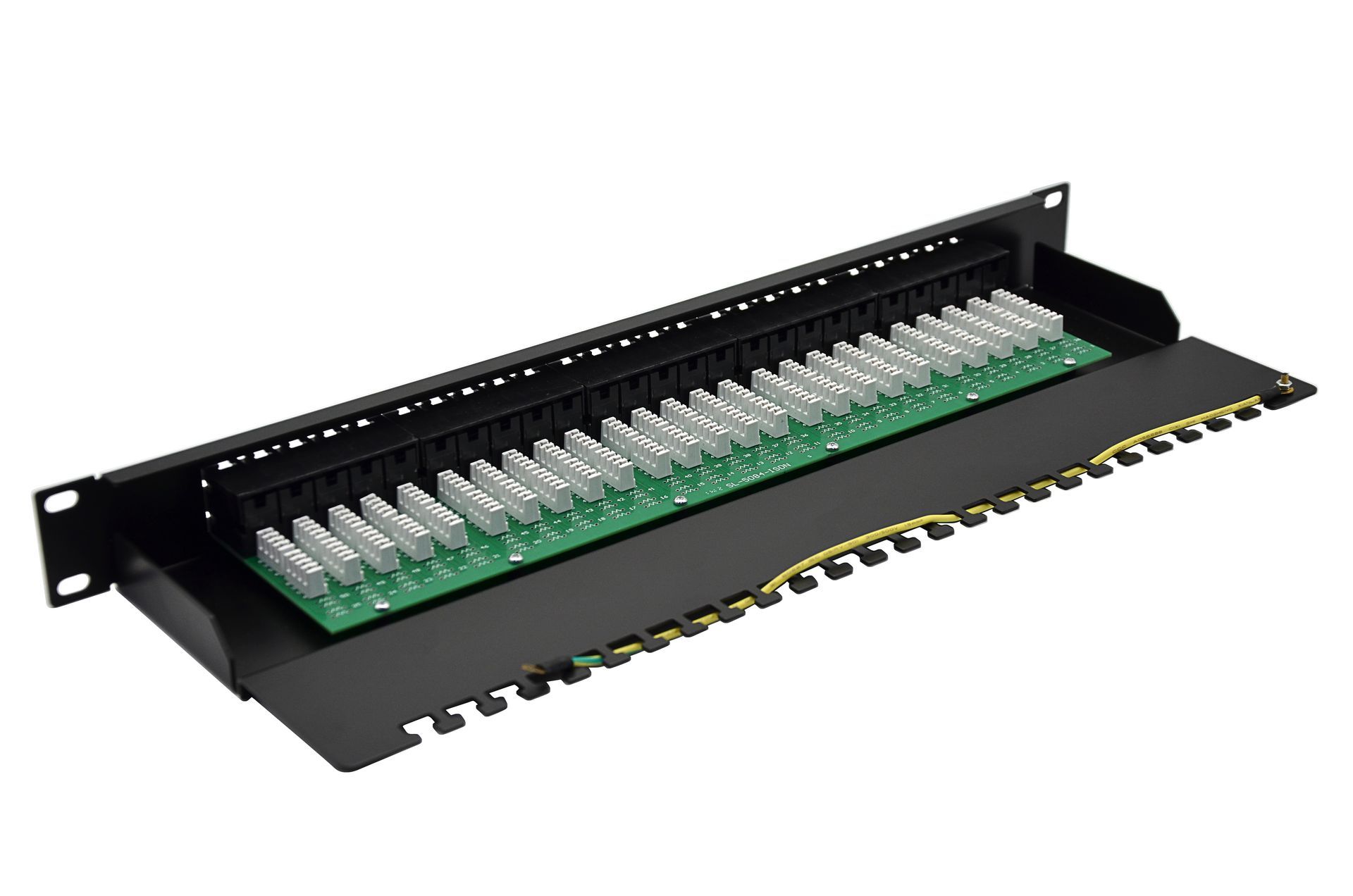

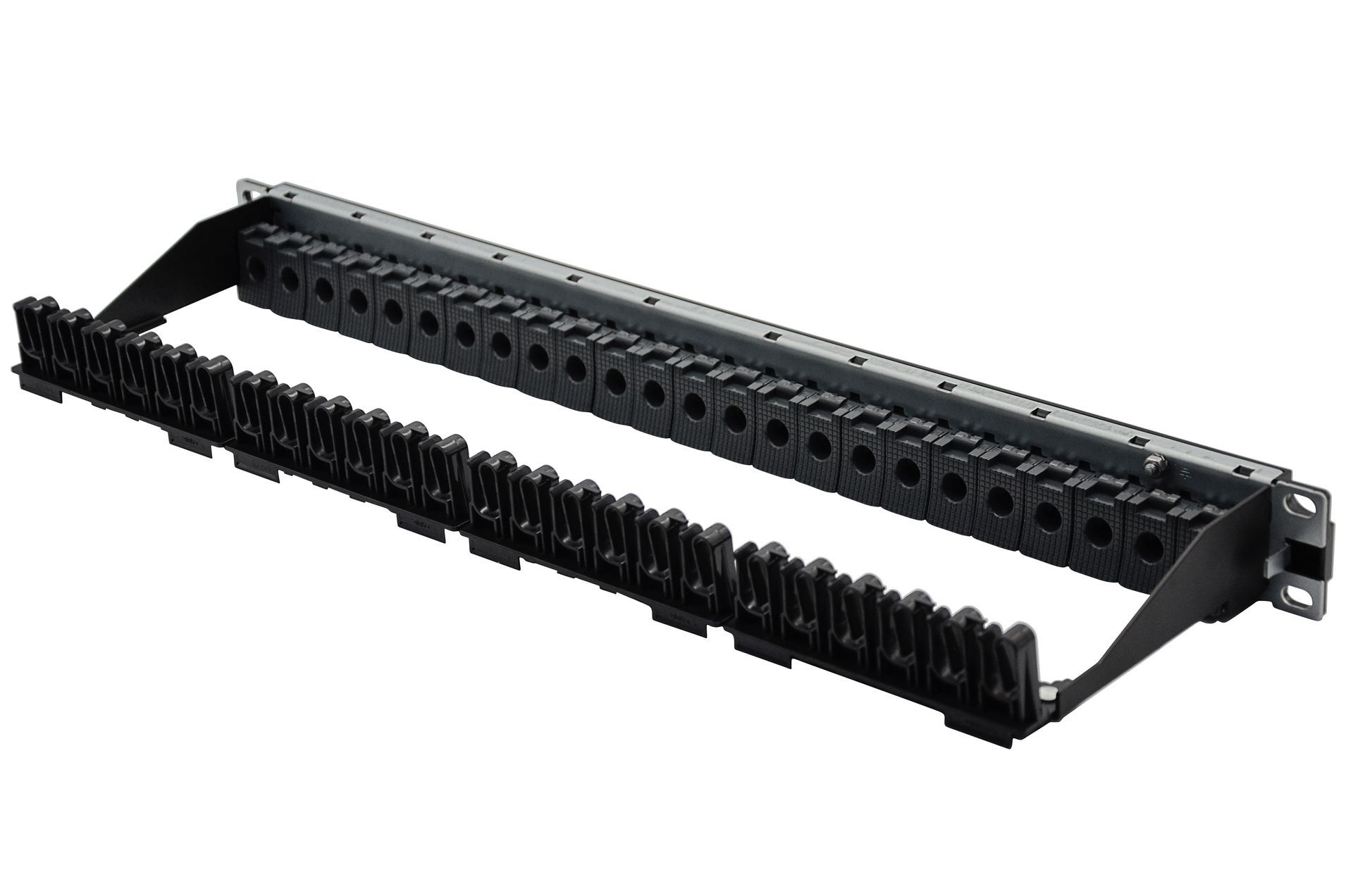

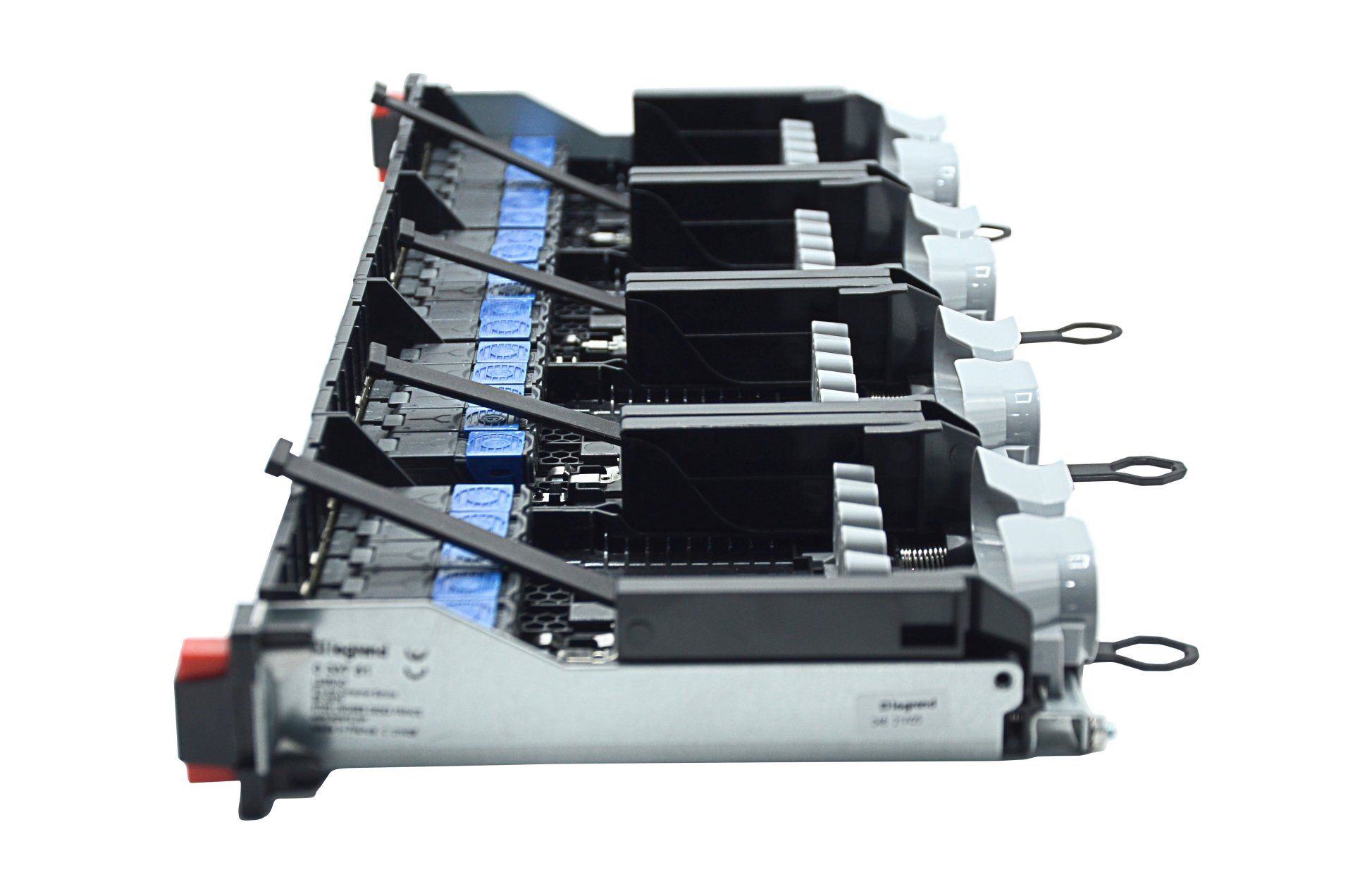

Un panneau de brassage sert de point de terminaison pour le câblage horizontal. Les câbles traversant un bâtiment se terminent à l'arrière du panneau, tandis que l'avant offre des ports pour une reconfiguration rapide. Cela crée une cartographie claire de toutes les connexions actives et potentielles.

Comme chaque port correspond à une ligne permanente, les techniciens peuvent documenter et suivre l'ensemble de la configuration du réseau. Cette structure élimine les approximations lorsqu'un appareil doit être déplacé, remplacé ou testé. Au lieu d'accéder aux chemins de câbles cachés, les modifications s'effectuent depuis l'avant du panneau à l'aide de courts cordons de brassage.

Une bonne configuration de brassage renforce également l'intégrité du signal. Le câblage permanent reste intact, réduisant ainsi le risque de conducteurs endommagés ou de terminaisons dégradées.

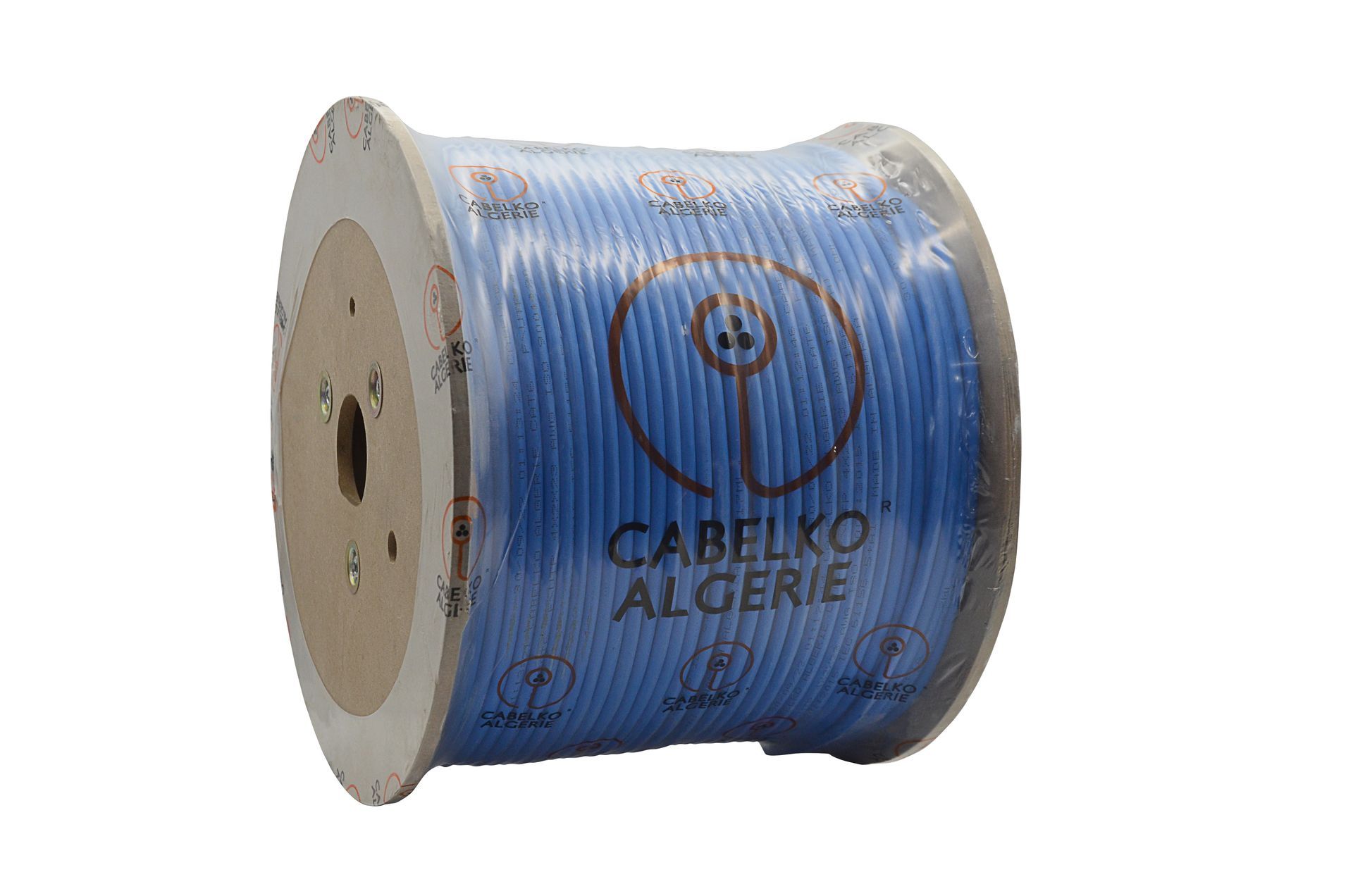

Les performances de toute liaison dépendent fortement du câble réseau utilisé. Les différences de blindage, de qualité des conducteurs et de catégories peuvent avoir un impact sur la vitesse maximale et les technologies prises en charge.

Les catégories courantes comprennent :

● Cat5e pour les connexions Gigabit standard

● Cat6 pour une réduction de la diaphonie et une bande passante plus élevée

● Cat6A pour les environnements exigeants ou les longues distances nécessitant une capacité de 10 Gigabit

Choisir la bonne catégorie de câble garantit que l'infrastructure prend en charge non seulement les exigences actuelles, mais aussi les futures mises à niveau. Étant donné que les câbles permanents durent souvent des années, une planification préalable évite un recâblage inutile.

Le cheminement des câbles est tout aussi important. Des chemins organisés réduisent la contrainte sur les paires de conducteurs et contribuent à maintenir des performances constantes. Lors de la planification des chemins de câbles, la séparation des lignes de données des lignes électriques réduit les interférences électromagnétiques.

Alors que les panneaux de brassage organisent les connexions physiques, le commutateur détermine la manière dont les données circulent. Son rôle est d'acheminer le trafic de manière intelligente en fonction des conditions du réseau. Les commutateurs créent des segments, attribuent des VLAN et équilibrent la charge au sein d'un réseau local.

Une architecture structurée garantit que chaque port du commutateur correspond clairement à un emplacement ou à une fonction. Grâce à un étiquetage et une documentation appropriés, les administrateurs peuvent identifier l'emplacement de chaque point d'extrémité, ce qui facilite le dépannage.

La capacité du commutateur est également importante. Le nombre de ports, la vitesse de liaison montante et la prise en charge du PoE influencent la conception du réseau. Lorsque le câblage est géré via un panneau de brassage, l'extension de la capacité du commutateur est simplifiée. Les ports inutilisés du panneau peuvent être connectés à de nouveaux modules de commutation sans perturber les connexions existantes.

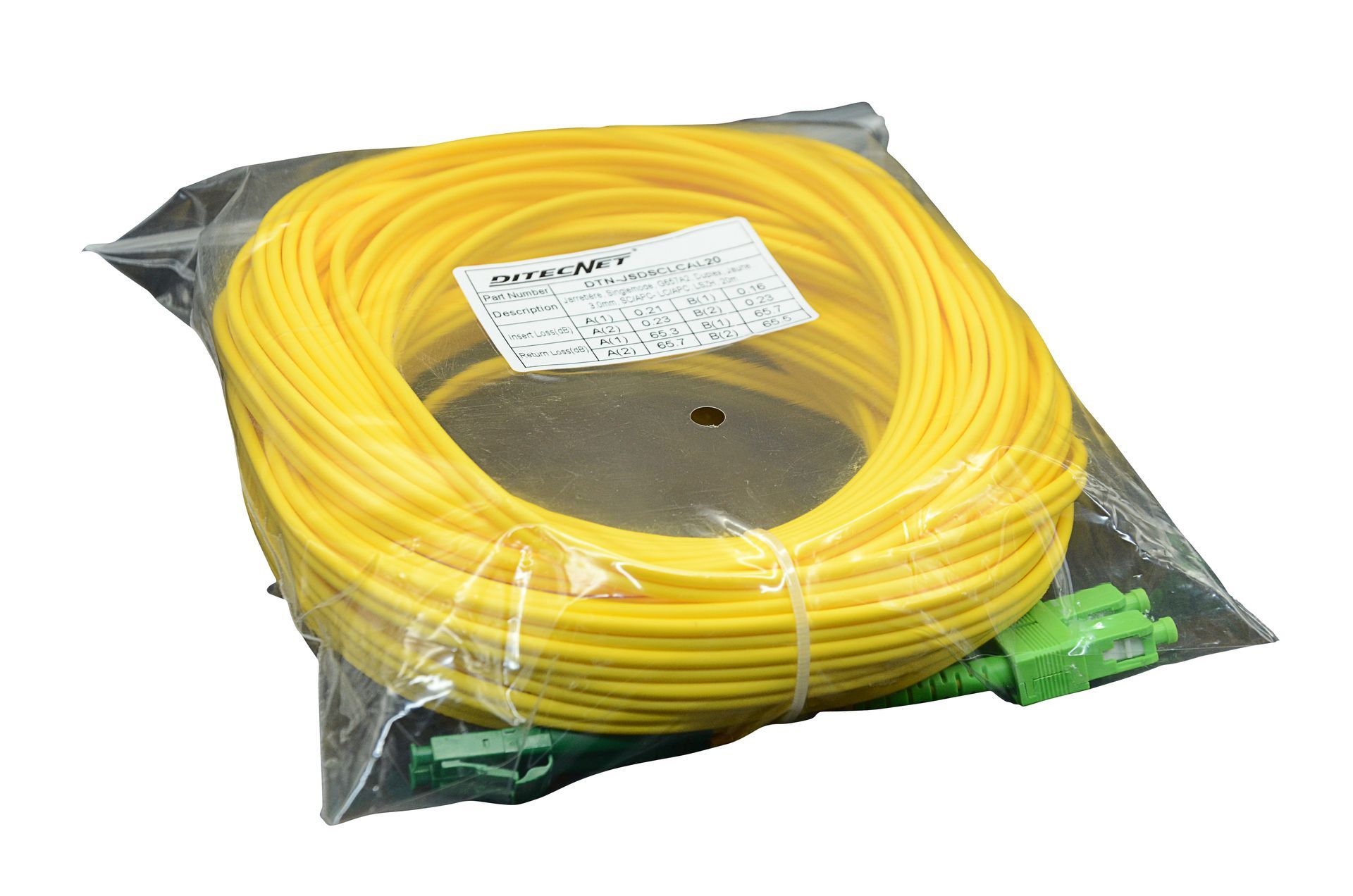

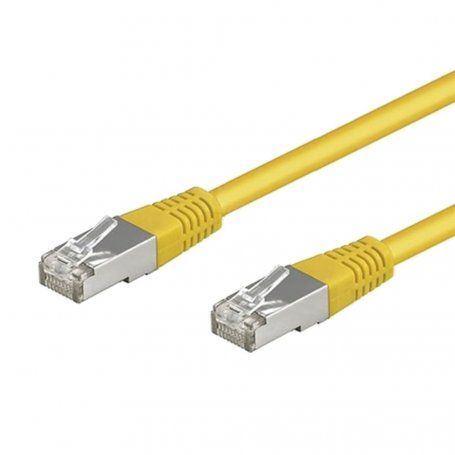

Le cordon de brassage est le lien entre le panneau de brassage et le commutateur. Courts, flexibles et faciles à remplacer, ces cordons constituent l'élément ajustable du système. Ils permettent de modifier rapidement le réseau sans toucher aux câbles permanents dissimulés dans les murs.

Les cordons de brassage sont disponibles en différentes longueurs et catégories, et il est important qu'ils correspondent à la catégorie du câble réseau afin de garantir des performances constantes sur l'ensemble du canal.

Leur flexibilité réduit également l'usure des ports du commutateur. Au lieu de brancher et débrancher de longs câbles directement sur les appareils ou les prises murales, les cordons de brassage absorbent les mouvements.

Dans une configuration complète :

1. Une station de travail ou un appareil se connecte à une prise murale à l'aide d'un cordon de raccordement.

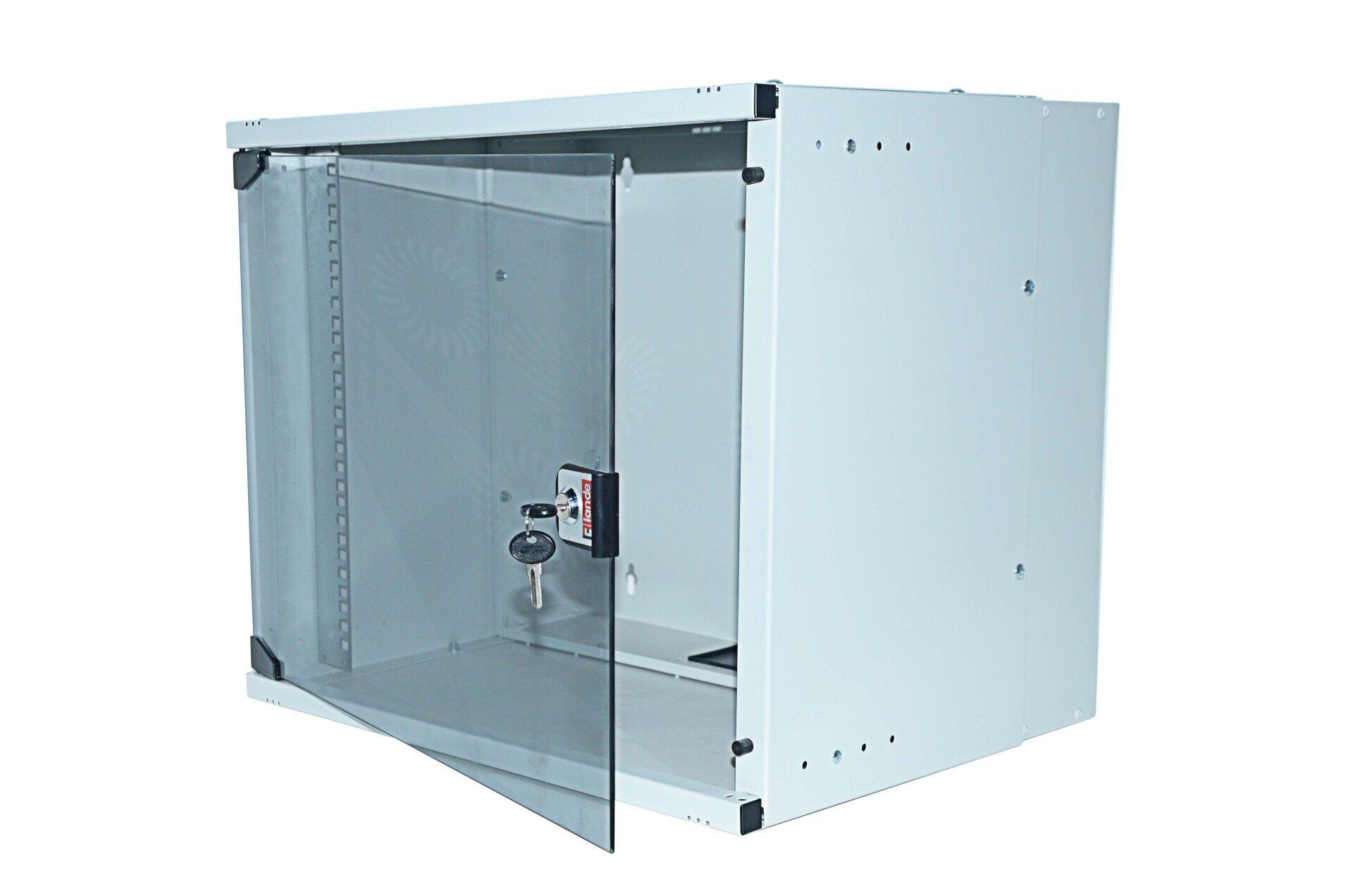

2. Derrière le mur, la prise est connectée, via un câble réseau permanent, au panneau de brassage situé dans la salle d'équipement.
3. Depuis le panneau de brassage, un second cordon de raccordement relie le port correspondant à un commutateur.
4. Le commutateur gère ensuite le trafic pour tous les points d'accès connectés.

Cette architecture garantit un système clair, évolutif et facile à entretenir. Les mises à niveau, telles que le déplacement d'un utilisateur vers un autre VLAN, l'ajout d'un nouveau point d'accès ou le déplacement des baies d'équipement, peuvent être effectuées sans perturber le câblage permanent.

Plusieurs principes de conception contribuent à la fiabilité à long terme :

• Placer les panneaux de brassage et les commutateurs à hauteur des yeux pour un accès rapide.
• Documenter systématiquement les numéros de port et les chemins de câbles.
• Séparer les lignes d'alimentation pour éviter les interférences électromagnétiques.
• Utiliser des câbles de même catégorie d'un bout à l'autre.
• Respecter les rayons de courbure minimaux pour éviter les pertes de signal.
• Utiliser des chemins de câbles pour éviter les enchevêtrements et les contraintes.

Ces pratiques garantissent la stabilité du système, même en cas d'évolution du réseau.

Le câblage structuré joue toujours un rôle essentiel dans les réseaux contemporains. La connexion formée par un panneau de brassage, un câble réseau, un commutateur et un cordon de raccordement permet non seulement d'organiser le flux de données, mais aussi de faciliter l'évolutivité et de réduire les temps de maintenance. Pinsol fournit des composants et une assistance aux équipes chargées de la construction ou de l'amélioration de l'infrastructure réseau.

Sa gamme de produits comprend des options de câblage et de connectivité qui s'intègrent facilement aux architectures structurées composées de panneaux de brassage, de commutateurs et de cordons de raccordement. De plus, en respectant scrupuleusement les normes de câblage en vigueur, les produits Pinsol garantissent des performances uniformes sur l'ensemble du réseau.
